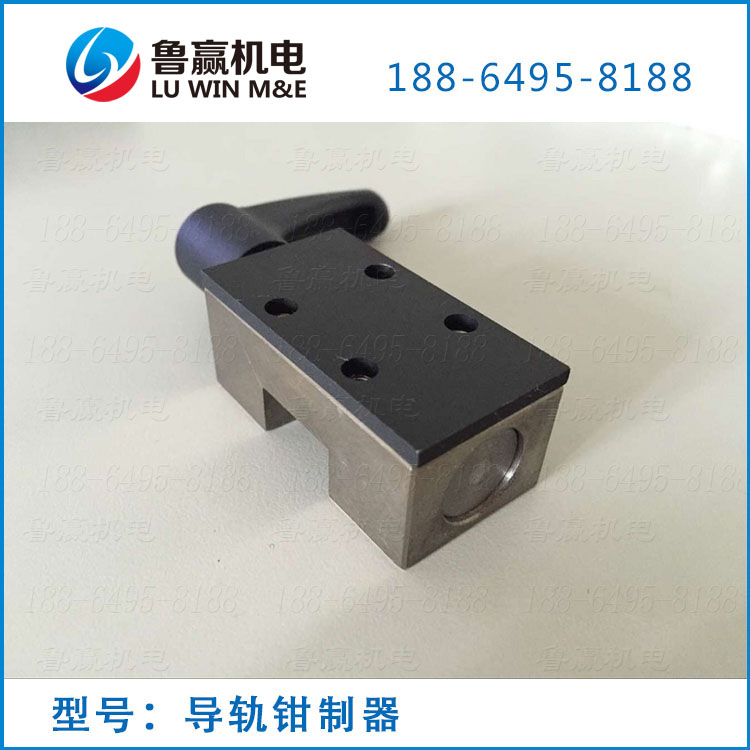

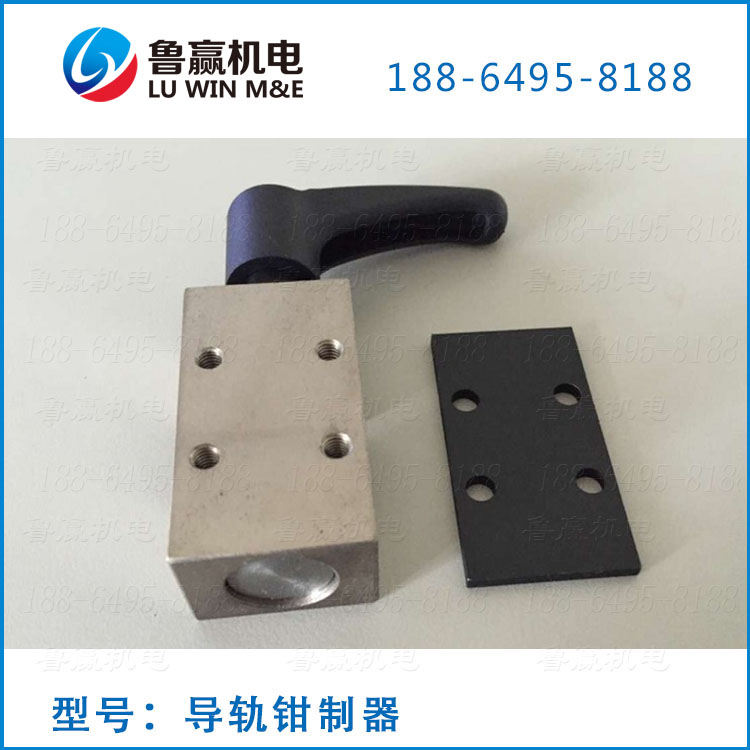

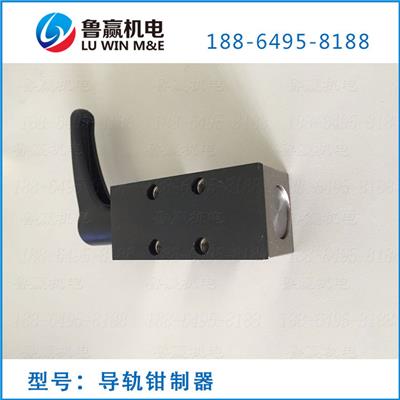

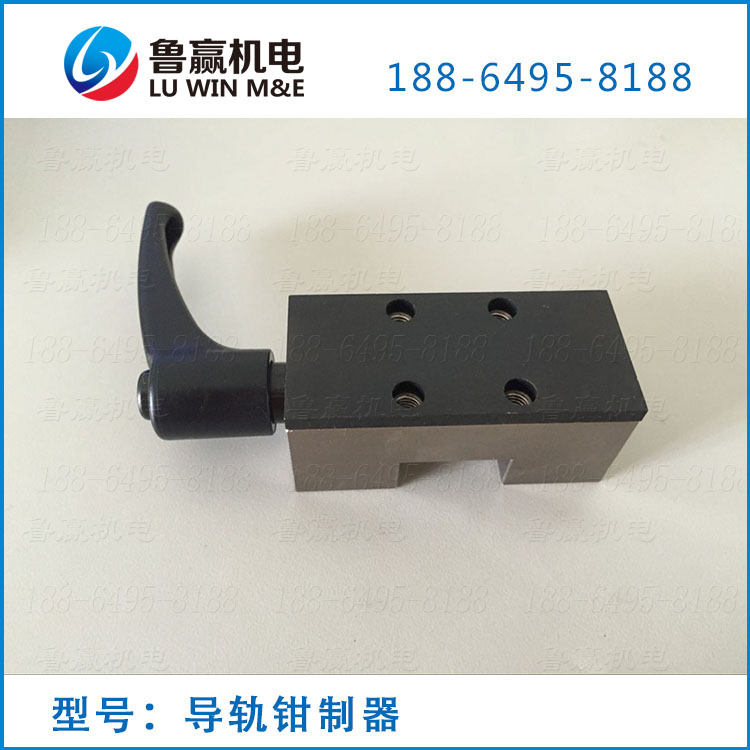

HK1501A

loading
LOADING IMAGES
HK1501A HK1501A HK1501A HK1501A HK1501A

产品参数

PDF产品书

产品参数

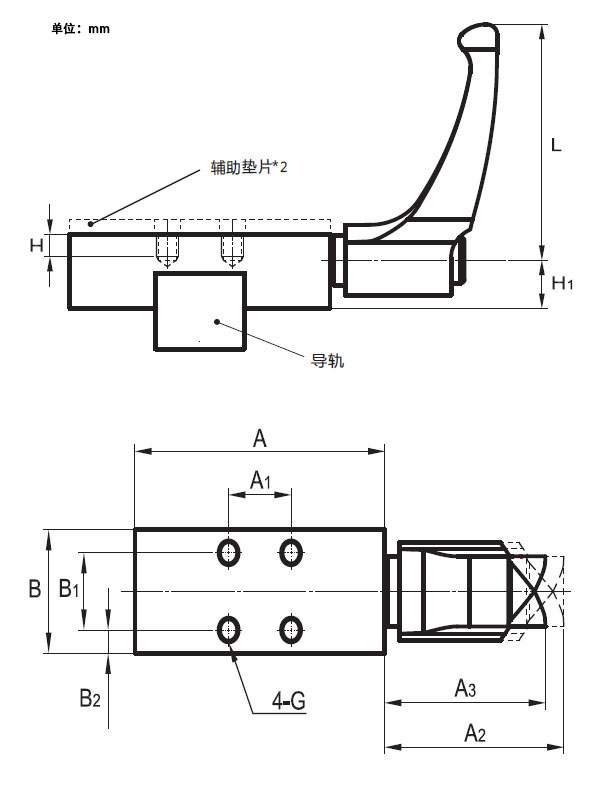

hk系列参数图
Type 参数
A 47
A1 17
A2 33.5
A3 30.5
B 24
B1 17
B2 4
G M4
H 5
H1 12.5
L 44
紧固扭矩N.m 5
夹紧力(*1)N 1200
质量Kg 0.14

*1:按照所示的紧固扭矩拧紧后的值。

*2:通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
