MSA重负荷系列

产品说明

MSA系列直线导轨采用4列圆弧接触式及45°触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。

专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。

产品型号

产品特性

高刚性,四方向等负荷设计

滑块的高刚性断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

具自动调心能力

正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收安装误差,并维持平滑稳定、高精度的直线运动。

行走顺畅度佳,低噪音

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

具互换之特性

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

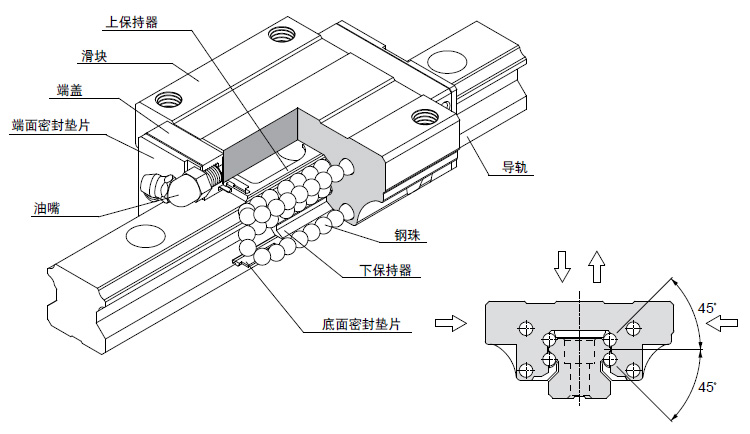

产品结构

产品结构

命名规则

命名规则 命名规则

精度等级的选用(参考)

分类 设备名称 精度等级
N H P SP UP



机械加工中心
车 床
铣 床
镗 床
坐标镗床
磨 床
放电加工机
冲压机械
雷射加工机
木工机
NC钻床
攻牙中心
工作盘交换装置
自动换刀系统
线切割机
砂轮修整装置
数控雕铣机
轻型数控铣床
工业用
机器人
直交坐标型
圆柱坐标型
半导体
制造
设备
打线机
针测机
电子零件插件机
印刷电路板钻孔机



射出成型机
三次元量测机
办公机器
搬运设备
XY工作台
涂装机
焊接机
医疗设备
Digitizer
量测设备
