LYM-BL 微型宽幅加长系列

LUWIN 微型系列简介

直线导轨也被称为线性滑轨,是一种直线滚动引导,借由钢珠在滑块与导轨之间做滚动循环运动,负载平台能沿着导轨轻易地以高精度做线性运动。LUWIN 微型直线导轨与传统的滑动导轨相比较,滚动导引的摩擦系数可降低至原来的1/50,由于运动的摩擦力大幅度减少,可以有效减少无效运动的发生,因此能够轻易达到μm级紧给及定位。再加上滑块与导轨之间的束制单元设计,使得直线导轨可同时承受上下左右等各个方向的负荷。上述特点并非传统滑动引导所能比拟,因此工作台如果能配合滚珠螺杆(滚珠丝杆),使用直线导轨作为引导,必能大幅度提高设备精度与机械效能。

应用领域

LUWIN 微型直线导轨系列,可广泛应用于:IC/LSI制造装置、硬碟驱动器、OA机器的滑座、硅晶圆搬送装置、检查装置、医疗机器、印刷电路板装配工作台、电子显微镜设备、光学工作台、逐次移动式曝光装置、绘图装置、IC接合器的进给装置、检查装置等领域。

产品特性

1.防尘设计:LUWIN 微型直线导轨系列滑块,标准配备端面密封片设计,可有效构成密闭防尘,提高产品寿命,并降低润滑液损耗,确保长时间润滑效果。特殊设计的密封唇,能兼顾低摩擦力,不影响运行顺畅度。

2.小型化:LUWIN 微型直线导轨系列组件高度被设计得较低,采用左右各一条钢珠列的小型结构,可安装于要求节省空间的部位。

3.轻量化:由于LUWIN 微型直线导轨系列滑块的一部分采用了树脂材料,并通过嵌入成型技术加工而成,因此实现了轻量化和低惯性。

4.环保设计:LUWIN 微型直线导轨系列滑块滑块两端有密闭式润滑注油设计,可经由钢珠循环时将润滑油带到轨道表面,达到润滑的效果。内藏式储油块提供设计时选用,更可确保长期运行的润滑效果,降低保养负担,与短行程运行时可展现更佳的润滑能力。

5.运行温度:LUWIN 微型直线导轨系列,在运行时,工作容许温度介于-40℃~80℃之间,短时间运转最高温度可达100摄氏度。

6.特殊处理:LUWIN 微型直线导轨系列,根据客户需求,提供特殊加黑处理,可以在不影响直线导轨精度的情况下获得更高的耐腐蚀性,适用绝多数领域,主要有:化工产业、自动化产业、检测与实验环境、露天或潮湿环境等产品设备行业当中。

LYM-B 产品型号

LYM-BL 微型宽幅加长系列特点

1.加宽导轨设计能够大幅度提升力矩负荷能力,可以单轴使用。

2.采用歌德型四点接触式设计,可承受各方向负荷,具备高刚性,高精度等特性。

3.滑块有钢珠保持器设计,在精度允许下具备互换性。

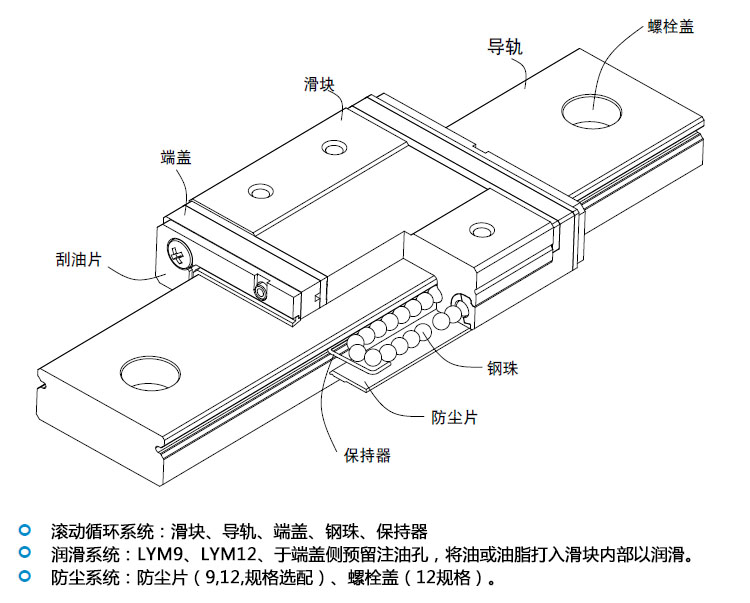

结构图

命名规则

命名规则 命名规则 命名规则

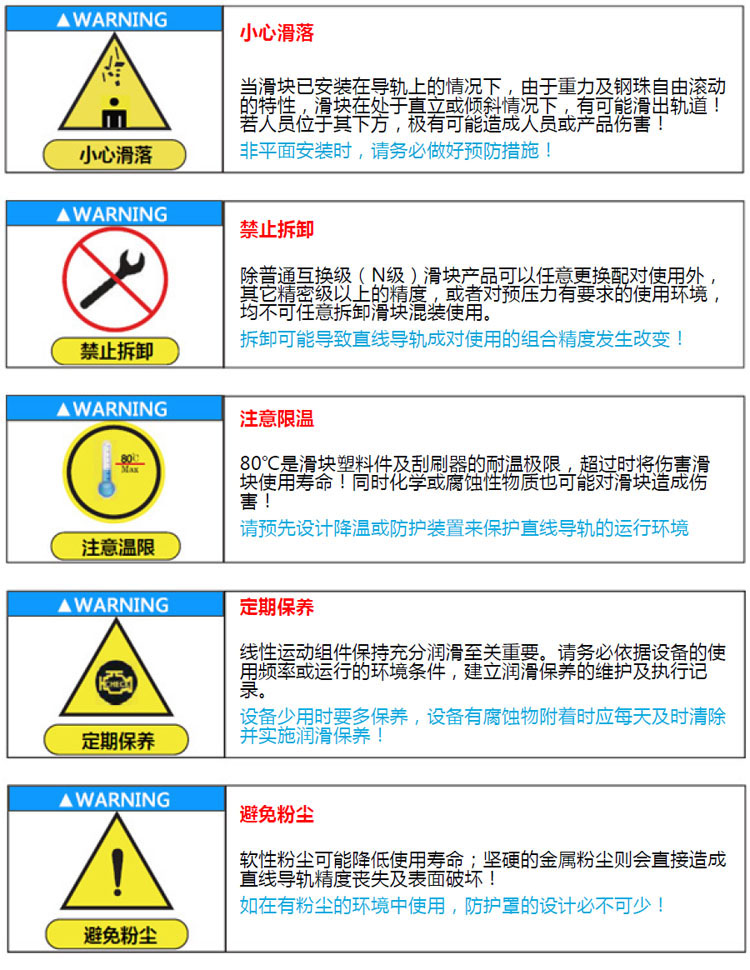

注意事项

注意事项
