GR65-B

loading
LOADING IMAGES
GR65-B

命名规则

产品参数

模组型号

安装范例

PDF产品书

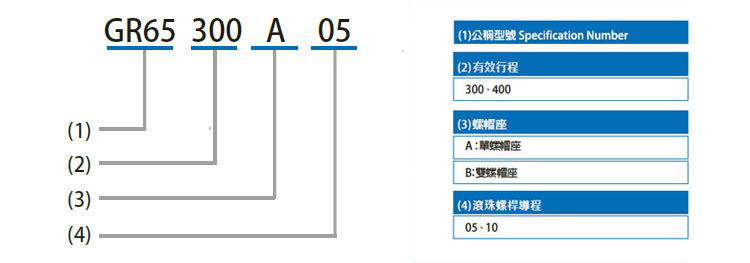

GR系列命名规则

命名规则

(1)公称型号 Specification Number

(2)有效行程

300、400

(3)螺帽座

A:单螺帽(滑块)座

B:双螺帽(滑块)座

(4)滚珠丝杆导程

05、10

产品参数

gr65-b参数图



滑轨
长度
LM
(mm)

长度
L1
(mm)
有效行程(mm)
A型 B型
567 666 400 300
667 766 500 400
767 866 600 500
867 966 700 600
967 1066 800 700
1067 1166 900 800
1167 1266 1000 900

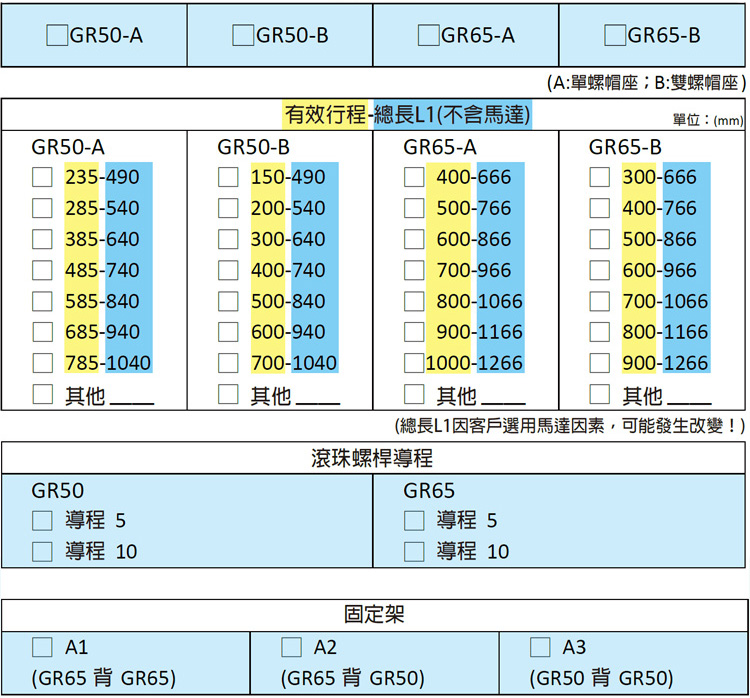

模组型号(参考)

模组型号

安装范例

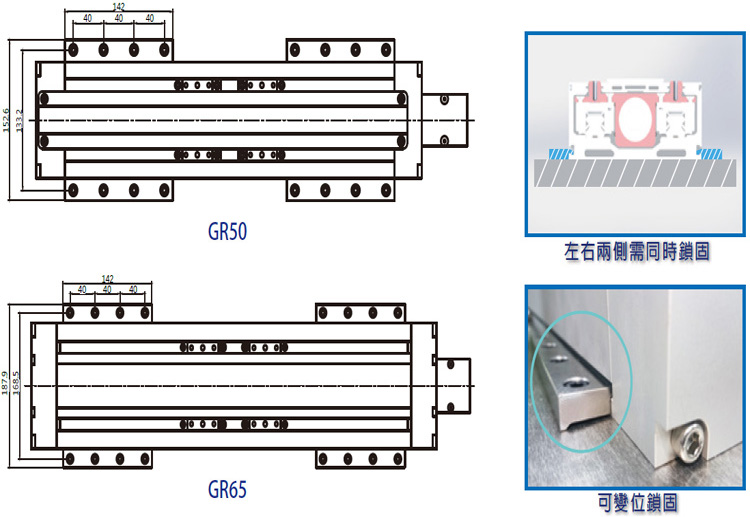

安装范例 安装范例

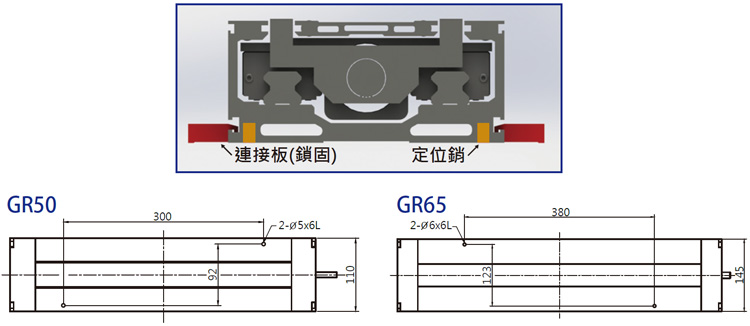

连接板(锁固)

安装范例

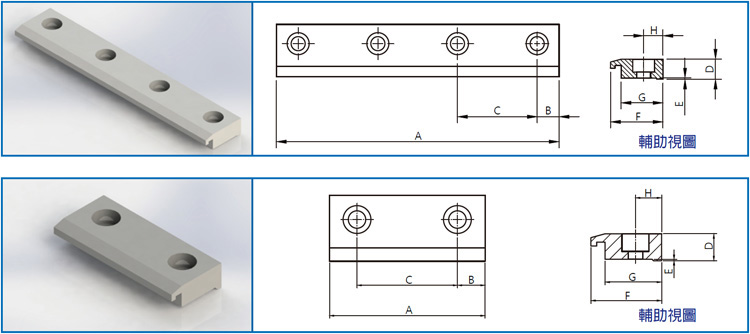

型号 螺纹 孔数 尺寸
A B C D E F G H
GR50 M5 4 107 8.5 30 10 0.5 26.3 21 7
M5 4 77 8.5 20 10 0.5 26.3 21 7
GR65 M6 2 62 11 40 11 0.5 26.3 21 9.7
M6 4 142 11 40 10 0.5 26.3 21 9.7
